Virtual Memory

Virtual Memory

• 전적으로 운영체제가 관여함 (MMU는 관여 안함)
• 대부분의 시스템은 페이징 기법을 사용함



Demand Paging

• 실제로 필요할 때 page를 메모리에 올리는 것
  • I/O 양의 감소
  • Memory 사용량 감소
  • 빠른 응답 시간
  • 더 많은 사용자 수용

• Valid / Invalid bit 사용
  • Invalid
    • 사용되지 않는 주소 영역인 경우
    • 페이지가 물리적 메모리에 없는 경우 (swap area에 내려가 있는 경우 (=backing store))
  • 처음에는 모든 page entry가 invalid로 초기화
  • address translation 시에 invalid bit이 set되어 있으면 => page fault



Page Fault

• invalid page를 접근하면 MMU가 trap을 발생 시킴 (page fault trap, 일종의 interrupt)
• Kernel mode로 들어가서 page fault handler가 invoke됨
• 다음과 같은 순서로 page fault 처리
  1. Invalid reference ? => abort process
  2. Get an empty page frame (없으면 뺏어온다 : replace)
  3. 해당 페이지를 disk에서 memory로 읽어온다.
     1. disk I/O가 끝나기까지 이 프로세스는 cpu를 preempt 당함(block)
     2. Disk read가 끝나면 page tables entry 기록, valid/invalid bit = "valid"
     3. ready queue에 process를 insert -> dispatch later
  4. 이 프로세스가 CPU를 잡고 다시 Running
  5. 아까 중단되었던 instruction을 재개



Free frame이 없는 경우

• Page replacement
  • 어떤 frame을 빼앗아올지 결정해야함
  • 곧바로 사용되지 않을 page를 쫓아내는 것이 좋음
  • 동일한 페이지가 여러 번 메모리에서 쫓겨났다가 다시 들어올 수 있음
  • (쫓겨난 페이지 = victim page)

• Replacement Algorithm
  • page-fault rate를 최소화하는 것이 목표
  • 알고리즘의 평가
    • 주어진 page reference string에 대해 page fault를 얼마나 내는지 조사
  • FIFIO : 먼저 들어온 것을 먼저 내쫓음
    • 프레임이 많다고 page faults가 적게 일어나는 것은 또 아님
  • LRU : 가장 오래전에 참조된 것을 내쫓음
  • LFU : 참조 횟수가 가장 적은 페이지를 지움



다양한 캐싱 환경

• 캐싱 기법
  • 한정된 빠른 공간(=캐시)에 요청된 데이터를 저장해 두었다가 후속 요청시 캐쉬로부터 직접 서비스하는 방식
  • paging system 외에도 cache memory, buffer caching, Web caching 등 다양한 분야에서 사용

• 캐쉬 운영의 시간 제약
  • 교체 알고리즘에서 삭제할 항목을 결정하는 일에 지나치게 많은 시간이 걸리는 경우 실제 시스템에서 사용할 수 없음
  • buffer caching이나 web caching의 경우
    • O(1)에서 O(log n)정도 까지 허용
  • Paging system인 경우
    • page fault인 경우에만 os가 관여함
    • 페이지가 이미 메모리에 존재하는 경우 참조시각 등의 정보를 os가 알 수 없음
    • O(1)인 LRU의 list 조작조차 불가능



Clock Algorithm

• LRU의 근사(approximation) 알고리즘
• 여러 명칭으로 불림
  • second chance algorithm
  • NUR(Not Used Recently), NRU (Not Recently used)
  • Reference bit를 사용해서 교체 대상 페이지 선정(circular list)
  • reference bit가 0인 것을 찾을 때까지 포인터를 하나씩 앞으로 이동
  • 포인터 이동하는 중에 refence bit 1은 모두 0으로 바꿈
  • reference bit이 0인 것을 찾으면 그 페이지를 교체
  • 한 바퀴 되돌아와서도(=second chance) 0이면 그때에는 replace당함
  • 자주 사용되는 페이지라면 second chacnce가 올때 1 유지 할 것

• Clock algorithm의 개선
  • reference bit과 modified bit(dirty bit)을 함께 사용
  • reference bit = 1 : 최근에 참조된 페이지
  • modified bit = 1 : 최근에 변경된 페이지(I/O를 동반하는 페이지)



Page frame의 Allocation

• Allocation problem : 각 process에 얼마만큼의 page frame을 할당할 것인가?
• Allocation의 필요성
  • 메모리 참조 명령어 수행시 명령어, 데이터 등 여러 페이지 동시 참조
    • 명령어 수행을 위해 최소한 할당되어야 하는 frame의 수가 있음
  • Loop를 구성하는 page들은 한꺼번에 allocate 되는 것이 유리함
    • 최소한의 allocation이 없으면 매 loop 마다 page fault

• Allocation Scheme
  • Equal allocation : 모든 프로세스에 똑같은 갯수 할당
  • Proportional allocation ; 프로세스 크기에 비례하여 할당
  • Priority allocation : 프로세스의 priority에 따라 다르게 할당

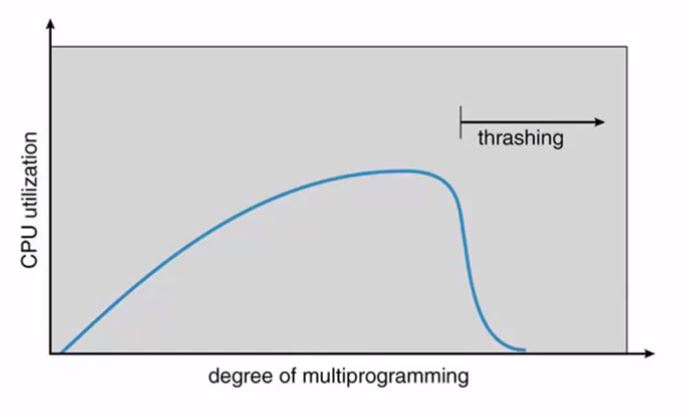

Thrashing

• 프로세스의 원활한 수행에 필요한 최소한의 page frame 수를 할당 받지 못한 경우 발생
• Page fault rate 매우 높아짐
• CPU utilization 낮아짐
• OS 또는 MPD(Multiprogramming degree)를 높여야 한다고 판단
• 또 다른 프로세스가 시스템에 추가됨 (higher MPD)
• 프로세스 당 할당된 frame의 수가 더욱 감소
• 프로세스는 page의 swap in / out 으로 매우 바쁨
• 대부분의 시간에 CPU는 한가함
• low throughput



Working-Set Model

• Locality of reference
  • 프로세스는 특정 시간동안 일정 장소만을 집중적으로 참조한다.
  • 집중적으로 참조되는 해당 page들의 집합을 locality set이라 함

• Wokring set model
  • Locality에 기반하여 프로세스가 일정 시간 동안 훨활하게 수행되기 위해 한꺼번에 메모리에 올라와 있어야 하는 page들의 집합을 working set이라 정의함
  • Wokring set 모델에서는 process의 working set 전체가 메모리에 올라와 있어야 수행되고 그렇지 않을 경우 모든 frame을 반납한 후 swap out (suspend)
  • Thrashing을 방지함
  • multiprogramming degree를 결정함

PFF



Page Size의 결정

• page size를 감소시키면
  • 페이지 수 증가
  • 페이지 테이블 크기 증가
  • internal fragmentation 감소
  • Disk transfer의 효율성 감소
    • seek/rotation vs transfer
  • 필요한 정보만 메모리에 올라와 메모리 이용이 효율적
    • locality 활용 측면에서는 좋지 않음

• Trend
  • Larger page size



ref : http://www.kocw.net/home/cview.do?cid=3646706b4347ef09 (운영체제, 반효경 교수)
